鐵心裝配和檢修時應注意什么？

鐵心作為變壓器的重要組成部分，其裝配和檢修過程有著諸多需要注意的關鍵要點。

1. 鐵心疊裝要點

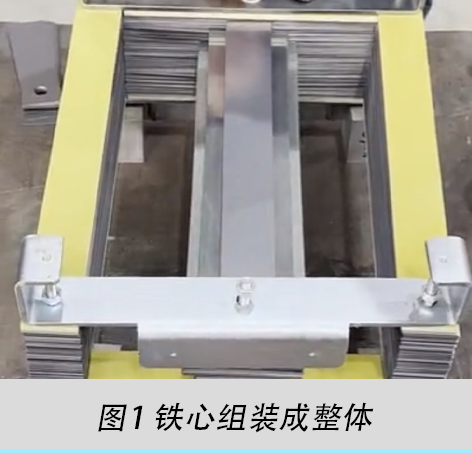

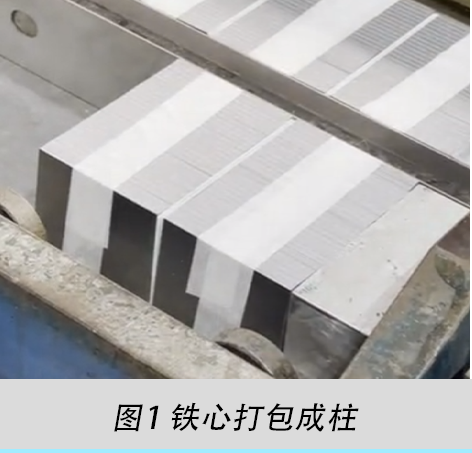

在鐵心的疊裝環節，大型鐵心可于滾轉臺疊裝以便起立，小型鐵心則在平臺疊裝。首先要在臺上安置好與鐵心柱和鐵軛軸線對應的支撐物或托架裝置，對于需綁扎的心柱要安放臨時夾具一部分，再放置上下鐵軛夾件、絕緣墊塊、護板等后開始疊片。全斜接縫無孔鐵心疊裝采用定位裝置，如內四角定位法，定位裝置分上下部，中間由柱齒條連接，垂直可調定位擋塊對疊片內角定位，每疊一級調整一次。鐵心疊片一般主級兩片或小級三片一疊，因為片數過多會使空載損耗與電流增大且摩擦力變小。要確保鐵心尺寸與幾何形狀偏差在允許范圍內，控制心柱軸線偏差、柱軛局部突出、接縫大小等，疊片間不許有搭接，注意疊裝基礎水平度，每疊20mm厚調整接縫，防止夾件與疊片相通導致多點接地。疊裝檢查校正后，安放護板、絕緣板和夾件，用綁扎鋼帶夾緊鐵軛，臨時夾具夾緊鐵心柱，起立后裝墊腳并纏繞玻璃綁帶，控制綁扎厚度，冷卻到60℃以下拆臨時夾具，如為減少工時，可不疊上鐵軛。

2. 油道或氣道設置關鍵

鐵心中油道或氣道設置也很重要。因鐵心運行有損耗，干式變壓器氣道需足夠寬（一般20mm以上）且常用黃銅制作以減少附加損耗，油浸式變壓器常用絕緣油道，兩側疊片用接地片連接，油道要有一定方向以利傳熱。

3. 鐵心檢查規范

鐵心檢查方面，特定產品如新產品、出口產品、高電壓等級或大容量產品的鐵心成品要做空載性能試驗，電工鋼片材質需抽試。大型變壓器成品鐵心技術檢查有多項標準，如綁扎緊固、接地可靠、環氧粘帶固化良好、鐵心柱傾斜度符合要求、厚度和直徑偏差達標、夾件與鐵心間耐壓合格等。

4. 玻璃粘帶綁扎鐵心檢修要點

對于玻璃粘帶綁扎鐵心的檢修，當鐵心柱直徑較大或需拆除繞組時，要保證地面平坦、鐵心垂直。拆卸上鐵軛片時防止鐵心變形傾斜，事先用卡具夾緊鐵心柱上端再拆卸，拆卸后用布帶扎牢心柱片再套繞組，防止第一箍玻璃粘帶斷裂致鐵心片傾倒。

總而言之，鐵心的裝配與檢修關乎變壓器的性能與安全。從疊裝的精細操作到油道設置的合理規劃，從嚴格的檢查標準到檢修時的謹慎處理，每一個環節都需要嚴格遵循專業規范與要求，才能確保鐵心在變壓器運行中穩定可靠地發揮作用，保障整個電力系統的正常運行。
