為什么你的工廠電費居高不下？ —變壓器損耗的隱性成本分析

Time: 2025-05-04 Hits:

為什么你的工廠電費居高不下？

—變壓器損耗的隱性成本分析

工業電費支出中，高達 20%-30% 的隱性成本與變壓器損耗直接相關。根據國際能源署（IEA）數據，全球工業變壓器年損耗電量超過 2000億千瓦時，相當于德國全年用電量的總和。然而，許多工廠管理者對變壓器損耗的成因、成本結構及解決方案缺乏系統性認知。本文將深度剖析變壓器損耗，助您精準減少“電費黑洞”。

1.空載損耗（No-Load Losses）

空載損耗是變壓器在無負載運行狀態下產生的固定能量損耗，主要由鐵芯的磁滯效應(Hysteresis Loss)和渦流損耗(Eddy Current Loss)構成：

●磁滯效應：交流電使鐵芯磁性材料反復磁化，分子摩擦產生熱量。其計算公式為：Ph=kh*f *B1.6(kW)。

其中，kh為材料磁滯系數，f為頻率，B為磁通密度。

●渦流損耗：交變磁場在鐵芯中感應出環流，形成焦耳熱。計算公式為：P?=k??f2?B2?t2(kW)。t為硅鋼片厚度，現代激光刻痕硅鋼可減少30%-40%的渦流損耗。

2. 負載損耗（Load Losses）

負載損耗是電流經變壓器繞組產生的焦耳熱（I2R 損耗），其核心公式為：P^cu=I²_load* R_winding* t * 10^?3(kWh)。其中I為負載電流，R為電阻，t為運行實際。

●電阻（R）的影響：電阻（R）是決定負載損耗的關鍵變量，電阻越大，其產生的負載損耗也越大。其電阻率主要和

●繞組材料：相同截面積下，鋁繞組電阻是銅的 1.68倍。

●溫度：電阻率隨溫度升高增加0.4%/℃，溫度越高，其負載損耗也就越高。

●設計：箔式繞組比傳統圓線降低15%交流電阻，同時采用利茲線(Litz Wire)分割導體，抑制高頻渦流損耗。

相關。

●負載率的經濟臨界點：變壓器負載時間過長同樣會讓損耗增加，尤其當變壓器負載率超過75%，損耗增速便會高于產能收益，導致邊際利潤下降。

3.降損三維策略：從技術升級到智能運維

●材料與設計革新

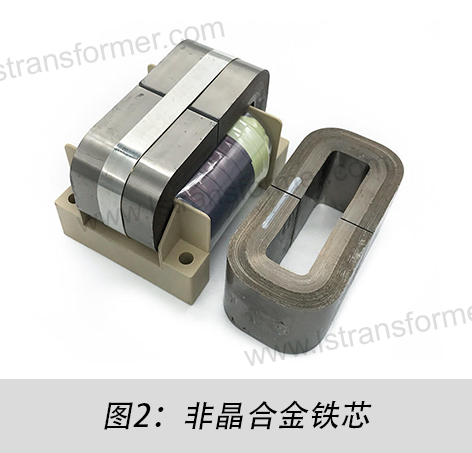

（1）非晶合金材料：打破鐵損的物理瓶頸

非晶合金（Amorphous Metal, AMDT）的原子結構呈無序排列（區別于硅鋼的晶體結構），其獨特特性直接抑制了兩大損耗來源：

●磁滯損耗：非晶合金的矯頑力（H_c）僅為1-5 A/m（傳統硅鋼H_c=20?50A/m），磁化反轉所需能量減少80%，顯著降低磁滯效應產生的熱量。

●渦流損耗：非晶合金電阻率(ρ=1.3 * 10^?6Ω* m)是硅鋼（ρ=0.5×10?6Ω?mρ=0.5×10?6Ω?m）的2.6倍，且厚度僅25-30微米（而硅鋼片為300微米），可大幅抑制渦流形成。

性能對比：

材料特性	非晶合金（AMDT）	傳統硅鋼（CRGO）	損耗降幅
磁滯損耗系（k_h）	0.02-0.05 W/kg	0.15-0.25 W/kg	75%-85%
渦流損耗系數（k_e）	0.002-0.005 W/kg	0.01-0.03 W/kg	70%-90%
空載損（1000kVA）	0.3-0.6 kW	1.2-1.5 kW	60%-75%

經濟性案例：

以一臺1000kVA變壓器為例，非晶合金型號初期投資比硅鋼型號高40%-60%，但因其空載損耗降低，在電價 0.8元/kWh、年運行8760小時的條件下：

年節電量：(1.2kW?0.5kW)×8760h=6132kWh

年節省電費：6132 kWh×0.8元=4905元

投資回收期：額外成本10萬元÷年節省4.9萬元≈2年

（2）激光刻痕硅鋼：傳統材料的升級路徑

對于需用硅鋼的場景，激光刻痕技術(Laser-Scribed Steel）會通過在硅鋼片表面制造微米級溝槽，將磁疇細化至0.1-0.3mm（未處理前為5-10mm），使得磁化反轉更均勻，磁滯損耗能夠降低25%-35%，同時保持成本增幅僅8%-12%。

● 智能化集成：負載優化與預測性維護的協同

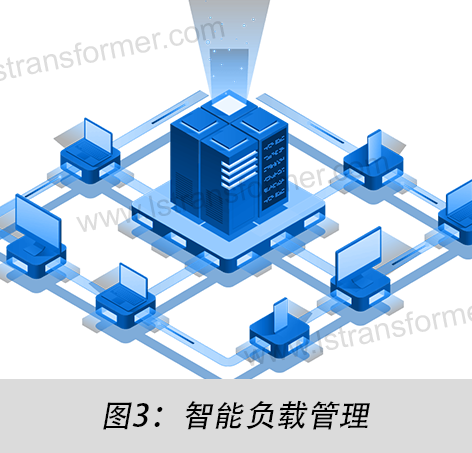

智能負載管理通過動態分配系統（如施耐德PowerLogic?）實時平衡三相電流，將負載率精準控制在 50%-70% 的高效區間，并結合 ONAF強制風冷或液冷技術抑制溫升，使繞組溫度穩定在55℃以下，從源頭降低電阻率對銅損的放大效應（溫度每降10℃，電阻損耗減少4%）。

預測性維護體系則通過DGA油色譜分析和光纖溫度傳感（精度±1℃）捕捉絕緣老化與熱點異常，依托阿倫尼烏斯方程建立壽命模型：

動態預測設備剩余壽命，提前6個月預警故障風險，避免因突發停機導致的每小時數萬元生產損失。兩者的協同將傳統“被動維修”轉化為“精準干預”，綜合降低18%-25%的運維成本。

4.結語：破解電費困局，從變壓器能效革命開始

變壓器損耗是工業電費超支的隱形推手，其成本鏈貫穿空載鐵損的待機消耗、負載銅損的焦耳熱陷阱等。而通過非晶合金材料升級（鐵損降低60%-75%）、箔式繞組優化（銅損削減15%-20%）、智能負載調控與預測性維護的四維協同，工廠可將綜合能效提升 25%-35%，實現 2-5年的短周期投資回報。在全球碳定價與ESG監管收緊的背景下，這場能效革命已從“可選項”升級為“必選項”。
