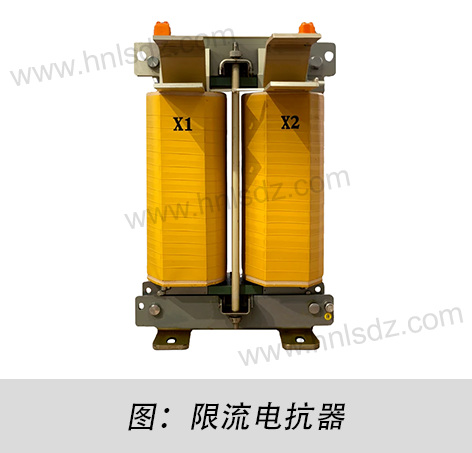

限流電抗器有什么用？

—電力系統短路保護的秘密武器

國際大電網會議（CIGRE）研究顯示，短路故障是電力系統最致命的威脅之一，而限流電抗器通過抑制60%-80%的短路電流，每年可避免全球超80億美元的電力設備損失。本文基于IEC 60076-6與IEEE C57.16標準，深入解析限流電抗器的核心技術原理與工程實踐，揭示其如何成為電網安全的“隱形守護者”。

1.短路電流的破壞力與限流電抗器的核心作用

●短路電流的“雪崩效應”

當電網發生短路時，電流在數毫秒內激增至正常值的20-50倍，產生三重破壞：

（1）熱效應：電流平方與電阻的乘積（）使導體溫度瞬時升高至1000℃以上，熔斷設備（IEC 60909短路熱穩定標準）。

（2）電動力沖擊：平行導體間的電磁力（F=0.2*I1I2L/d）可撕裂母線，造成機械損毀。

（3）電壓驟降：系統電壓跌落至30%以下，導致敏感設備宕機（IEEE 1159標準限值85%）。

案例：2019年澳大利亞昆士蘭電網因22kV線路短路引發連鎖故障，直接損失超2.3億美元。

●限流電抗器的工作原理

限流電抗器的核心功能是通過增大系統阻抗（），將短路電流限制在開關設備耐受范圍內：

關鍵參數：

(1)電抗率（6%-12%）：電抗值占系統阻抗的比例，決定限流能力（IEC 60076-6規定誤差±3%）

(2)熱穩定時間（1-3秒）：耐受短路電流的持續時間，確保斷路器可靠動作

2.限流電抗器的三大技術革新

●干式空心設計—抗飽和與散熱的革命

技術原理：

(1)環氧樹脂真空澆注：
采用無鐵芯的空心結構，避免鐵磁材料飽和（恒定），短路電流下電感值穩定。

(2)垂直氣道自然散熱：
通過蜂窩狀氣道設計（間距≥30mm），利用熱空氣上升原理實現自然對流，散熱效率比油浸式高40%。

優勢對比：

案例：德國Tennet電網在北海風電場部署干式空心電抗器后，短路電流從48kA降至18kA，斷路器壽命延長12年。

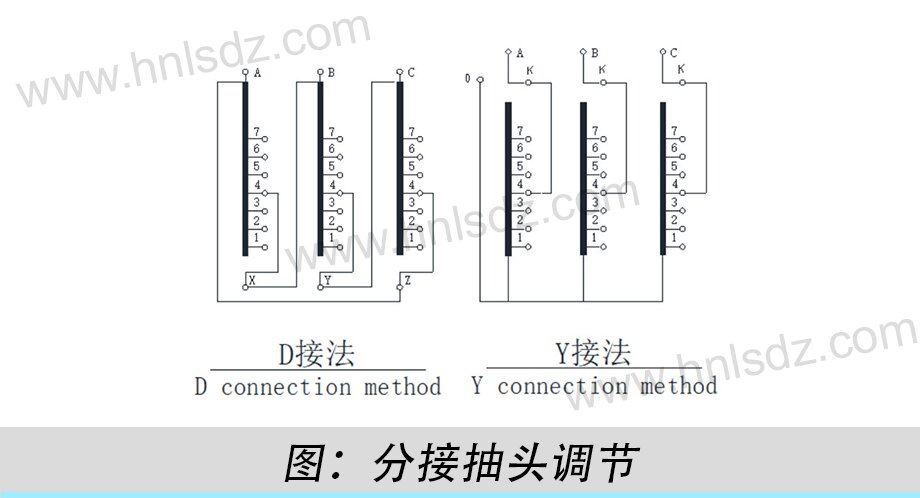

●分接抽頭調節—動態適配電網需求

通過改變繞組匝數（）實時調整電抗值，適應負荷波動與網絡拓撲變化：

工程實現：

(1)±10%電抗可調范圍：通過8級分接抽頭（每級±1.25%）實現精細調節

(2)遠程電動操作：伺服電機驅動切換機構，響應時間＜30秒（IEC 60255-151標準）

案例：美國PJM電網部署分接抽頭電抗器后：冬季電抗率提升至12%，短路電流從35kA降至14kA；夏季電抗率降低至8%，減少正常工況損耗18%；年均節省運維成本$150萬。

●高頻阻尼繞組—過電壓的“能量吸收器”

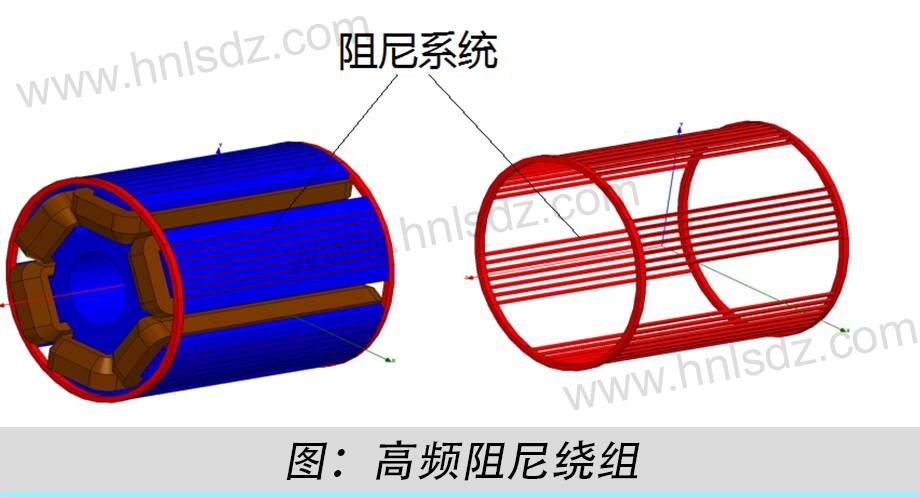

技術原理：在電抗器外部增設銅制短路環，通過渦流效應吸收操作過電壓能量：

設計細節：

(1)短路環電阻優化：銅環截面積≥50mm2，電阻值≤0.1Ω，確保能量快速耗散

(2)安裝位置：緊貼繞組外層，間距＜5mm以增強電磁耦合

效果：

(1)操作過電壓抑制率：從40kV降至15kV（IEEE C62.22限值25kV）

(2)局部放電量：從300pC降至90pC（IEC 60270標準要求＜100pC）

案例：巴西圣保羅工業區應用后，變壓器套管擊穿故障減少73%。

3.全球工程實踐與效益對比

結語
限流電抗器是電網抵御短路故障的“第一道閘門”：干式空心設計可耐受50kA/3s極端電流，分接抽頭調節實現±10%動態限流，高頻阻尼繞組將過電壓壓制在15kV以下。全球實踐證明，合理選型可延長設備壽命至20年以上，工業用戶節省23%故障成本，新能源場站降低48%設備損毀率。未來，隨著智能電網發展，限流電抗器將與數字孿生、實時監測技術深度融合，成為構建韌性電力系統的基石。
