雷擊與浪涌防護：

變壓器絕緣技術的革新

在全球化電力網絡加速互聯的背景下，變壓器作為能源傳輸的核心設備，其安全性與可靠性面臨雷擊和浪涌（瞬時過電壓）的嚴峻挑戰。國際能源署（IEA）數據顯示，每年因雷擊導致的變壓器故障造成經濟損失超過50億美元，其中熱帶地區（如東南亞、非洲）占比高達60%。為應對這一難題，國際標準（如IEC 60076、IEEE C62.41）持續更新，推動絕緣材料、結構設計和監測技術的革新。本文從破壞機理、材料創新、防護設計三大維度，解析如何通過技術升級實現變壓器的高效防護。

1.雷擊與浪涌的破壞機理

●瞬態過電壓與電場畸變

雷擊或開關操作產生的瞬態過電壓（峰值可達數百千伏）會在變壓器繞組中形成劇烈電場畸變。根據麥克斯韋電場方程：E=-?V ,電場強度E與電壓梯度?V/?X成正比，當局部場強超過絕緣材料的擊穿閾值（如環氧樹脂約為20-30 kV/mm），絕緣層會因局部放電而逐步碳化。例如，一次典型的8/20μs雷電流脈沖可在絕緣油中生成溫度超過5000℃的等離子體通道，直接燒蝕固體絕緣材料。

●熱-電耦合加速絕緣老化

長期運行中，絕緣紙和礦物油在電場與溫度協同作用下發生化學降解。通過阿倫尼烏斯方程可量化溫度對老化速率的影響：τ=A * e^-Ea/(R*T) 。其中，τ為絕緣壽命，T為絕對溫度。

所以當油溫從70℃升至90℃時，絕緣壽命縮短至原來的1/4。若疊加浪涌過電壓（如超過額定電壓的200%），老化速率將進一步加劇，導致絕緣強度下降40%以上。

2.材料創新：從基礎研究到工程應用

●納米復合絕緣材料的突破

傳統環氧樹脂因介電常數低（εr≈4.5），易在強電場下產生電暈放電。通過添加納米氧化鋁（Al?O?），復合材料形成致密微觀結構，阻斷放電通道。例如，添加5%納米顆粒可使局部放電起始電壓提高30%，壽命延長至傳統材料的2倍。

●技術革新方向：

（1）合成酯絕緣油：采用脂肪酸酯替代礦物油（符合IEC 61099標準），耐電強度提升20%，燃點高達316℃，適用于數據中心等高防火場景。

（2）可降解纖維素絕緣：德國西門子開發的生物基絕緣紙，在潮濕環境下抗撕裂強度提升50%，且碳排放減少30%。

●高溫超導（HTS）繞組的商業化落地

釔鋇銅氧（YBCO）等高溫超導材料在液氮溫區（77K）下電阻趨近于零，可徹底消除渦流損耗。

美國SuperPower公司的試驗表明，HTS變壓器遭遇10kA雷擊時，過電流幅值降低60%，且無需額外冷卻系統。盡管當前成本是銅繞組的5倍，但其在海上風電等高端場景已實現規模化應用。

3.防護設計與智能監測的協同優化

●梯度絕緣與多重屏蔽設計

現代高壓變壓器采用“油隙-紙板”交替的梯度絕緣結構，通過分層調控介電常數，將最大場強從5-8 kV/mm降至3 kV/mm以下。

例如，西門子Energy的400kV變壓器結合法拉第籠屏蔽（接地電阻≤1Ω）與內部靜電屏，雷電沖擊耐受電壓（LIWV）從1800kV提升至2400kV。

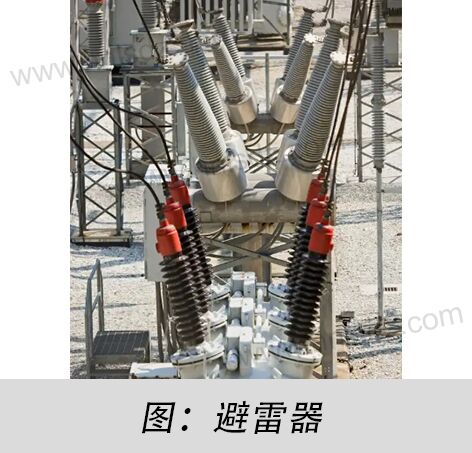

●智能避雷器與預測性維護

氧化鋅（ZnO）避雷器的非線性特性可表示為： I=K*V^α 。

其中，非線性系數α≥50 的優質ZnO可在100ns內響應浪涌。結合在線監測系統（如Hubbell SurgeTrack?），實時分析阻性電流與容性電流比值。當比值超過15%（符合IEC 60099-5標準），系統自動預警避雷器劣化，實現從“定期更換”到“按需維護”的轉變。

4.國際標準與區域化實踐

●IEC與IEEE標準的協同升級

IEC 60076-11（干式變壓器）與IEEE C62.22（浪涌防護）統一了測試要求，規定變壓器需通過1.2/50μs雷電波和250/2500μs操作波的雙重驗證，且測試電壓需根據海拔與濕度修正。例如，海拔每升高1000米，耐受電壓需降低8%-10%。

●熱帶地區增強型防護方案

針對東南亞等高雷暴區域（年雷暴日≥100天），需采取定制化設計：

(1)絕緣水平：雷電沖擊耐受電壓（BIL）比IEC標準提高15%-20%；

(2)接地系統：采用環形接地網與深井接地極組合，沖擊阻抗≤5Ω。泰國EGAT電網改造后，雷擊故障率下降75%。

典型雷擊防護方案對比

結論

雷擊與浪涌防護技術的進步，體現了材料科學、電氣工程和智能傳感的深度融合。從納米復合材料提升介電性能，到高溫超導技術突破傳統設計局限，再到智能監測實現預測性維護，每一步革新均以量化模型（如阿倫尼烏斯方程、非線性伏安特性）為理論支撐。對于海外用戶而言，選擇符合IEC/IEEE標準、且適配區域氣候特征（如熱帶增強型BIL）的解決方案，是保障電力系統韌性的核心策略。未來，隨著可降解絕緣材料與量子傳感技術的成熟，變壓器防護將邁向“自修復”與“零延時響應”的新紀元。
