多繞組變壓器的引出線如何避免相互干擾？

—國際標準下的深度解析

在電力系統、工業驅動和可再生能源領域，多繞組變壓器因其高效的能量分配和電壓變換能力成為不可或缺的設備。然而，隨著繞組數量增加，引出線間的電磁干擾(EMI) 成為工程師面臨的核心挑戰，直接影響設備的電氣絕緣性能、運行穩定性及壽命。本文將依據IEC 60076等國際標準，系統剖析干擾成因并提供可驗證的解決方案。

1.電磁干擾成因：揭示能量串擾的核心物理機制

多繞組變壓器內部的電磁干擾本質上是時變電場與磁場共同作用的結果，其強度與危害遠超普通雙繞組結構：

● 容性耦合（電場干擾）

● 成因：任意兩根電位不同的引出線導體相當于電容的兩個極板，其間存在雜散電容(Cs)。當一根導線(干擾源)上的電壓快速變化(dv/dt 高，如開關操作、諧波電壓)，變化的電場會通過Cs在另一根導線(被干擾線)上誘導出位移電流(i = Cs * dv/dt)，造成電壓"噪聲"。

● 危害：高頻干擾信號影響測量/控制回路的準確性，或在絕緣薄弱點引起局部放電。

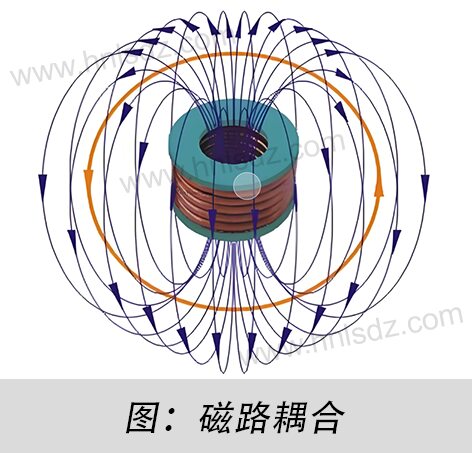

● 感性耦合（磁場干擾）

● 成因：流經一根導線的時變電流(di/dt 大，如短路電流、涌流)產生交變磁場。該磁場穿過附近導線形成的回路時，會感應出電勢(V = -M * di/dt)，其中M為互感系數。

● 危害：感應電壓疊加在正常工作信號上，導致保護繼電器誤動、控制系統失靈，嚴重時擊穿絕緣。

表 1: 多繞組變壓器引出線主要干擾類型與特性

2.關鍵應對策略：系統化解決干擾的國際工程實踐

● 繞組物理布局與引出線空間排列優化 (物理隔離)

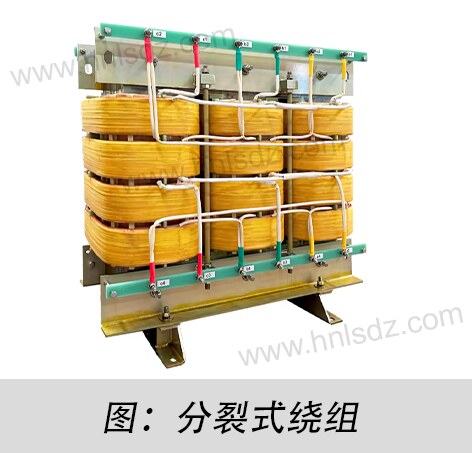

● 措施：嚴格遵循分層分區布置原則。將不同電壓等級（如HV, MV, LV）或功能屬性（主功率、控制、測量）的繞組在空間上明確分隔。引出線采用垂直交叉走線，避免平行長距離敷設（強制增大間距d）。

● 原理：

–電容耦合強度(Cs)與導體間距d成反比：根據平行導線電容公式

C ∝ ε * A / d

(ε:介質常數，A:相對面積)。

增大d能顯著減小Cs，削弱容性串擾。

–互感(M)與環路面積(S)成正比：

感應電壓

V_ind ∝ M * di/dt ∝ μ? * S * N / (2πr) * di/dt

(μ?:真空磁導率，S:被干擾回路面積，N:匝數，r:距離)。

優化布線減小S和增大r，有效抑制磁干擾。

● 國際標準支持：IEC 60076-7 (Loading Guide) 強調繞組熱點的控制需考慮電磁分布合理性，IEEE C57.12.00 (General Requirements) 對電氣間隙有強制性規定，是物理隔離設計的核心依據。

● 靜電與電磁屏蔽技術的應用 (主動隔離)

● 措施：

–靜電屏蔽：在易受容性干擾的敏感引線（如測量線、通信線）外包裹金屬箔/編織層（銅或鋁），并確保單點可靠接地（通常接變壓器本體或?qū)Ｓ媒拥嘏牛Ｖ饕峭ㄟ^接地金屬層截獲干擾電場線(Cs被短路)，形成法拉第籠效應，阻止外部電場透入內部導體。

–電磁屏蔽：對高di/dt回路（如斷路器操作引線）或極敏感回路，采用高磁導率材料（如坡莫合金、非晶態合金） 制作的封閉式屏蔽罩或隔板。是因為高磁導率材料提供低磁阻路徑，將大部分干擾磁場約束在屏蔽體內（分流原理），并通過渦流損耗消耗磁場能量。

● 標準參考：IEC 62305-4 (雷電電磁脈沖防護) 系統闡述了屏蔽效能計算與材料選擇準則，是高壓大電流場景設計的基石。

● 阻抗匹配與濾波技術的嵌入 (電氣濾波)

● 措施：

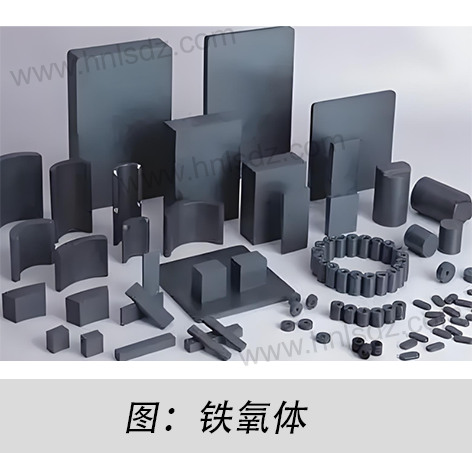

–鐵氧體磁環：在易受高頻干擾的引線上套入鐵氧體磁環（bead），有效增加高頻阻抗。這會利用鐵氧體材料在高頻下磁損耗（μ”主導）劇增的特性，將干擾高頻能量轉化為熱能消耗，其阻抗 Z ∝ jωμ (ω:角頻率，μ:復磁導率)。

–RC/LC濾波器：在敏感引線入口端安裝專門設計的濾波器（如測量繞組輸出端）。這樣可以構成選頻網絡，在截止頻率(f_c)處提供高衰減。例如簡單RC低通濾波：f_c = 1/(2πRC)，對頻率 > f_c的干擾大幅衰減。

● 應用場景：特別適用于抑制開關電源噪聲、變頻器輸出諧波等高頻率干擾，符合IEC 61800-3(調速系統EMC)要求。

● 絕緣材料與絕緣結構協同設計 (介質隔離)

● 措施：

–高介電強度材料：在引出線交叉點、靠近位置采用輻照交聯聚乙烯(XLPE)、硅橡膠(SIR)或聚酰亞胺薄膜(Kapton) 等高強度絕緣。

–增加爬電距離與電氣間隙：嚴格按照IEC 60664-1(絕緣配合)標準設計裕度，特別是污染等級高的環境。

–灌封/整體澆注：對緊湊型變壓器，采用環氧樹脂或聚氨酯進行真空澆注，消除空氣間隙、提升散熱、固化機械結構。

● 原理：

–提升絕緣材料的介電強度(E_b) 直接提高局部放電起始電壓(PDIV)和擊穿電壓。

–增加爬電距離阻斷沿面放電路徑，增大電氣間隙提高氣體擊穿電壓（遵循巴申曲線 Paschen's Law）。

–整體澆注：固化后形成均勻致密絕緣體，消除內部氣隙（局部放電源頭），同時改善散熱路徑。

● 國際規范：IEC 60076-11對絕緣材料耐熱等級、阻燃性及環保性有詳細規定。

表 2: 常見變壓器絕緣材料關鍵性能比較 (依據 IEC 60216 & UL 1446)

3.系統性驗證：從設計到測試的全鏈條閉環

國際標準強制要求通過以下測試驗證抗干擾設計有效性：

● 局部放電(PD)測試 (IEC 60270)：檢測微弱放電信號，確保絕緣無隱患。

● 感應耐壓測試 (IEC 60076-3)：施加高于額定值的電壓驗證主縱絕緣。

● 沖擊電壓(雷電/操作)測試 (IEC 60076-4)：考核絕緣耐受瞬態過電壓能力。

● EMC測試 (IEC 61000-4系列)：驗證傳導騷擾與輻射騷擾發射水平及抗擾度。

工程實踐表明：結合ANSYS Maxwell、JMAG等電磁場仿真軟件在設計階段進行耦合路徑建模與優化，可大幅降低后期整改成本。

結論：工程設計精度的核心價值

多繞組變壓器引出線干擾抑制是融合電磁場理論、材料科學、絕緣技術及精密制造的系統工程。遵循IEC、IEEE等國際標準，從物理隔離（布局優化）、主動隔離（屏蔽）、電氣濾波（阻抗匹配）、介質隔離（絕緣提升） 四個維度協同發力，才能構建高可靠性的電磁兼容環境，滿足全球市場對電能質量、設備安全及運行壽命的苛刻要求。

美國能源部研究顯示：超過15%的變壓器非計劃停機源于局部放電引發的絕緣劣化，其中繞組及引線結構設計缺陷是關鍵誘因。德國VDE協會認證指出，采用優化屏蔽與分區澆注技術的緊湊型多繞組變壓器，其平均無故障時間(MTBF)可提升40%以上。

把握國際標準，實現精準設計——讓每一束電流都在純凈的電磁環境中高效流動！
