如何知道變壓器線圈電流密度的安全閾值是多少呢？

變壓器作為電力系統中不可或缺的核心設備，其線圈電流密度的安全閾值直接關系到設備的可靠性、效率和使用壽命。本文將詳細解析變壓器線圈電流密度的關鍵影響因素、國際標準參考值、計算方法以及優化策略，幫助您全面理解這一專業參數。

1.電流密度的定義與重要性

電流密度是指單位截面積導體中通過的電流量，通常用J表示，單位為A/mm2。在變壓器設計中，電流密度是一個核心參數，它直接影響著以下幾個關鍵性能指標：

● 溫升效應：根據焦耳定律(Q=I2Rt)，電流通過導體時會產生熱量。當電流密度過高時，線圈的電阻損耗(銅損)會顯著增加，導致溫度快速上升。經驗表明，電流密度每增加1A/mm2，繞組溫升可能提高8-12℃。

● 絕緣老化：變壓器絕緣材料的壽命遵循"10度法則"—溫度每升高10°C，絕緣老化速度加倍。長期過高的電流密度會加速絕緣劣化，縮短變壓器使用壽命。

● 機械強度：大電流會產生顯著的電磁力，特別是在短路情況下。適當?shù)碾娏髅芏瓤梢源_保線圈有足夠的機械強度抵抗這些電磁應力。

● 效率優化：電流密度與損耗直接相關，選擇合理的電流密度可以在制造成本和運行效率之間找到最佳平衡點。

國際電工委員會(IEC)和IEEE標準都強調，電流密度選擇必須綜合考慮溫升限制、絕緣等級、冷卻方式和預期壽命等因素，而非單純追求高密度設計。

2.影響安全閾值的關鍵因素

變壓器線圈電流密度的安全閾值并非固定值，而是受多種因素共同影響的動態參數。以下是主要影響因素及其作用機制：

● 絕緣材料等級

絕緣材料的熱等級決定了變壓器允許的最高工作溫度，進而限定了電流密度的上限。常見絕緣等級與溫度限值如下表所示：

較高等級的絕緣材料允許更高的電流密度，但成本也顯著增加。實際選擇時需要權衡經濟性和性能要求。

● 冷卻方式

冷卻效率直接影響熱量散發速度，是決定電流密度閾 值的關鍵因素：

● 自然風冷(AN)：依靠空氣自然對流，散熱能力有限， 電流密度通?？刂圃?/span>2.0-3.0A/mm2

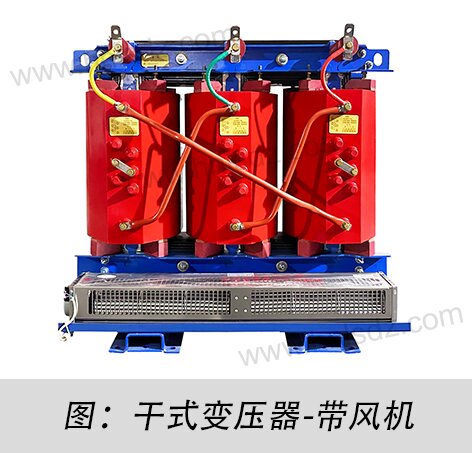

● 強制風冷(AF)：使用風扇強制對流，散熱效率提高 30-50%，允許電流密度可達3.0-4.0A/mm2

● 油浸自冷(ONAN)：變壓器油的熱容比空氣大，電流 密度可達3.5-4.5A/mm2

● 油浸風冷(OFAF)：結合油冷卻和強制風冷，電流密 度可達4.0-5.5A/mm2

● 水冷：最高效的冷卻方式，電流密度可達 6.0A/mm2以上

● 工作周期與負載特性

負載特性對電流密度選擇有顯著影響：

● 連續額定負載：需要保守的電流密度設計

● 間歇性負載：可根據負載周期采用較高電流密度

● 短時過載：需要考慮短時過載能力，通常允許短時(30分鐘)電流密度超過額定值20-30%

IEEE Std C57.91-2011提供了詳細的負載導則，建議對于預期有周期性過載的變壓器，額定電流密度應降低15-20%。

3.國際標準與計算方法

● 主流國際標準參考

不同標準體系對電流密度的規定有所差異：

?IEC 60076系列：推薦油浸式變壓器電流密度一般不超過4.8A/mm2

?IEEE C57.12.00：規定溫升限值，間接約束電流密度

?GB 1094：與IEC基本一致，對干式變壓器有更嚴格限制

實際工程中，電流密度計算需要結合以下公式進行詳細熱評估。

● 電流密度計算公式

基本電流密度公式為：

  其中：

?J：電流密度(A/mm2)

?I：繞組電流(A)

?A：導體截面積(mm2)

更精確的熱評估需要考慮損耗和散熱平衡：

其中：

?P_cu：銅損(W)

?ρ：導體電阻率(Ω·mm2/m)

?l：導體長度

?ΔT：溫升(℃)

?h：散熱系數(W/m2℃)

?A_s：散熱表面積(m2)

通過聯立這些方程，可以建立電流密度與溫升之間的定量關系，進而確定安全閾值。

4.工程實踐中的優化策略

● 導體材料選擇

銅和鋁是變壓器線圈的兩種主要材料，其特性比較如下：

雖然銅的成本較高，但其優異的導電性能允許更高的電流密度，特別適用于空間受限的應用場景。鋁導體則需要更大的截面積來達到相同的載流能力，但重量和成本優勢明顯。

● 先進冷卻技術

現代變壓器設計中采用多種創新冷卻技術來提高電流密度閾值：

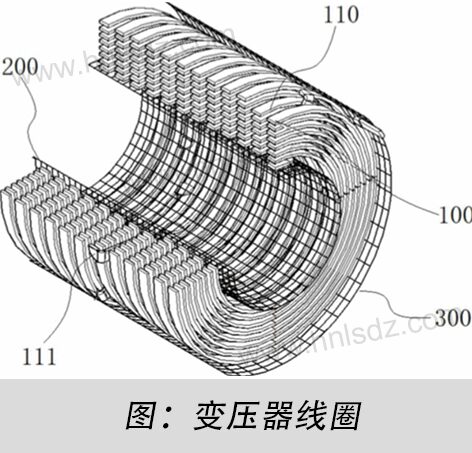

?軸向油道設計：在繞組內部設置垂直油道，提高油流速度，散熱效率提升30-40%

?導向冷卻：使用擋板引導油流直接通過熱點區域，可降低局部溫升15-20°C

?噴霧冷卻：在繞組頂部設置油噴霧裝置，特別適用于大容量變壓器

?蒸發冷卻：采用特殊冷卻介質，利用相變潛熱大幅提高散熱能力

這些技術可以使電流密度在傳統基礎上提高15-25%，同時保證設備可靠性。

結論與建議

變壓器線圈電流密度的安全閾值確定是一個多因素優化問題，需要綜合考慮絕緣等級、冷卻方式、負載特性和經濟性等因素。在實際工程中，我們建議：

1.對于常規應用，參考IEC或IEEE標準的推薦范圍

2.對于特殊應用，進行詳細的熱設計和電磁分析

3.定期監測運行溫度和絕緣狀態，及時發現異常

4.考慮全生命周期成本，而非僅關注初期投資

通過科學選擇電流密度，可以確保變壓器在可靠性、效率和經濟性之間達到最佳平衡。如需更精確的設計指導，建議咨詢專業變壓器設計工程師或參考最新的國際標準文獻。
