電抗器阻抗頻率特性是如何變化的？

—從工頻到高頻的阻抗變化規律

在電力系統和電子設備中，電抗器扮演著至關重要的角色。但您是否知道，同一個電抗器在不同頻率下會表現出完全不同的阻抗特性？這種頻率依賴性直接影響著電抗器在各種應用中的性能表現。本文將帶您深入探索電抗器從工頻(50/60Hz)到高頻(kHz級)的阻抗變化規律，揭示其背后的物理原理，并為您提供實用的選型建議。無論您是電力工程師、電子設計師還是相關領域的技術人員，理解這些特性都將幫助您更有效地選擇和使用電抗器。

1.電抗器阻抗基礎：感抗主導的物理本質

電抗器的核心功能是提供可控的電感（L），其阻抗（Z）在低頻主要由感抗（X_L）決定。理解這個關系是掌握頻率特性的關鍵。

● 核心公式與物理基礎：

X_L = 2πfL

● 因果關系解析：

（1）頻率（f）的核心作用：頻率越高（f增大），意味著電流方向變化越快（di/dt 增大），自感電動勢就越大，其阻礙電流變化的能力越強，因此感抗X_L 隨之線性增大。這是電感器件最根本的特性之一。

（2）感（L）的核心作用：電感量L越大，在同樣的電流變化率（di/dt）下，產生的自感電動勢越大，阻礙作用越強，因此感抗X_L 也線性增大。

●結論：在理想電感器或低頻段，電抗器的阻抗幾乎等于感抗（Z ≈ X_L = 2πfL），阻抗隨頻率升高而線性增加。這是理解電抗器頻率特性的基石。

2.工頻段（50/60Hz）：穩定阻抗與無功補償/限流基礎

工頻（Power Frequency）是電力系統運行的基礎頻率，全球主要為 50Hz (IEC標準區域如歐洲、中國等) 或 60Hz (IEEE標準區域如北美、日本等) 。在此頻率下，電抗器的設計和應用主要圍繞其穩定、高感抗的特性展開。

● 阻抗特性表現：

（1）阻抗值大且穩定。

（2）電阻分量占比極小，通常可忽略。

● 核心應用與工作原理：

（1）無功補償：

·現象：并聯電容器組用于補償感性負載（如電動機、變壓器）消耗的無功功率，提高系統功率因數。但是電容器投入瞬間或系統電壓波動時，可能產生幅值很高的涌流，威脅電容器和開關設備安全。

·解決方案：在電容器支路中串聯限流電抗器，可以顯著抑制涌流和操作過電壓。在工頻下，電抗器呈現足夠大的感抗。當高頻的涌流或操作過電壓（包含高頻分量）出現時，感抗X_L 隨頻率f升高而大幅增大，從而有效限制高頻電流的幅值。

（2）短路限流：

·現象：在電力系統的關鍵節點（如發電機出口、主變低壓側、母線分段處）串聯限流電抗器。

·效果： 當系統發生短路故障時，限制巨大的短路電流幅值。因為短路電流雖然大，但其基波頻率仍是工頻（50/60Hz）。在工頻下，電抗器穩定的感抗值X_L直接增加了短路回路的阻抗，從而有效限制了工頻短路電流的幅值。

●總結：工頻下，電抗器的高而穩定的感抗是其實現無功補償（抑制涌流/過電壓）和短路限流功能的核心物理基礎。其設計目標是在工頻提供精確、穩定的電感感抗。

3.中頻段（諧波，100Hz - 數kHz）：關鍵拐點與諧振風險

中頻段通常指電力系統中諧波（Harmonics） 所在的頻率范圍。諧波是頻率為工頻整數倍（如3次150/180Hz、5次250/300Hz、7次350/420Hz 等）的正弦波分量，主要由非線性負載（變頻器、整流器、電弧爐等）產生。

● 阻抗特性關鍵變化：

（1）頻率影響：根據 X_L = 2πfL，隨著諧波頻率升高，感抗X_L 線性增加。例如，對于同一個電抗器，在5次諧波（250/300Hz）下的感抗是其工頻（50/60Hz）感抗的5倍。

（2）繞組結構影響顯現：隨著頻率升高，繞組電容（C_w）效應開始顯現。繞組匝間和層間存在的分布電容在高頻下會分流一部分電流。

（3）等效電路演變：電抗器的簡化等效電路從中低頻的純電感（L）或電感+電阻（L + R），逐漸演變為需要考慮電感（L）、電阻（R）、繞組電容（C_w）的并聯或更復雜的模型（如多節π型模型）。

● 核心風險：諧振（Resonance）

（1）問題：當電抗器（L）與系統中的電容器（C）在特定諧波頻率下滿足條件 X_L = X_C 時，就會發生串聯或并聯諧振。

（2）諧振公式：諧振頻率 f_r = 1 / (2π√(L*C))。

（3）后果：而當諧振時，LC回路阻抗極小（串聯諧振）或極大（并聯諧振），導致特定次諧波電流/電壓被異常放大數十倍甚至上百倍（IEC/IEEE 519標準嚴格限制諧波水平）。這會造成：

·電容器/電抗器因過熱或過電壓而損壞。

·繼電保護誤動作。

·網絡電壓波形嚴重畸變，影響其他設備運行。

（4）解決方案—調諧電抗器：

·措施：精確設計電抗器的電感量L，使其與指定的濾波電容器C配合。

·效果：使諧振頻率 f_r 精確等于需要濾除的目標諧波頻率（如5次、7次）。

·原理：在目標諧波頻率f_h下，設計使 X_L(f_h) = X_C(f_h) 。此時LC串聯支路對該次諧波的阻抗理論為零（最小值），形成一個低阻抗通路。大部分該次諧波電流將被LC回路（即濾波支路）吸收分流，從而阻止其流入電網。同時，嚴格避開工頻和系統中其他主要存在的諧波頻率。

● 失諧考量：

實際設計中還需考慮系統頻率波動和元器件（L、C）參數隨溫升/老化產生的漂移對諧振點的影響，通常設計一定的失諧度（如±5%或±10%，依據IEC 60289/IEEE C57.21）以保證在各種運行條件下仍能有效工作且不產生有害諧振。

在中頻諧波段，電抗器感抗隨頻率線性增加是其用于濾波的基礎，但關鍵挑戰在于精確設計和管理其與電容的諧振點，以達成吸收特定諧波（濾波）且避免有害諧振的目標。繞組電容的影響開始顯現。

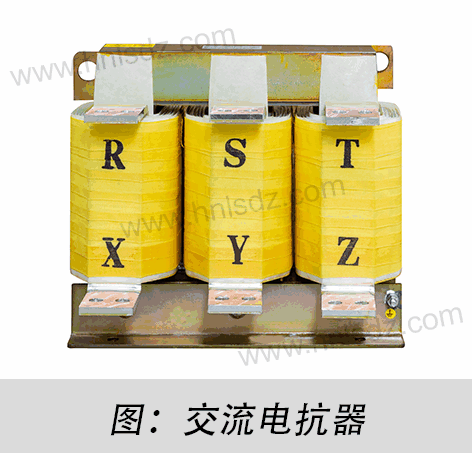

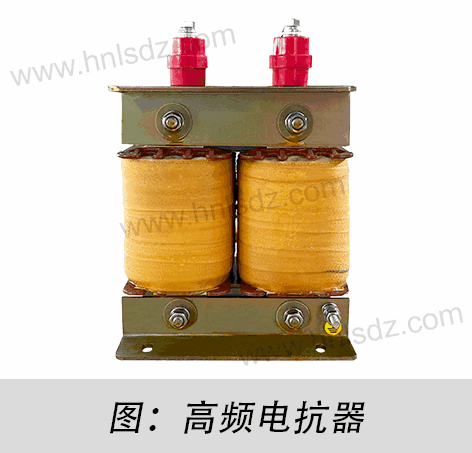

4.高頻段（1kHz以上）：阻抗下降與損耗劇增的挑戰

當頻率進一步升高到1kHz級別甚至1MHz（常見于開關電源、變頻器輸出側、EMI濾波、高頻功率電感應用），電抗器的阻抗特性發生根本性變化，不再遵循低頻時的簡單線性增長規律。

● 核心特性變化：

（1）阻抗不再持續上升，出現峰值后衰減：阻抗模值|Z|達到一個峰值（f_max） 后，隨著頻率升高反而下降。

（2）損耗劇增，效率下降：電抗器在高頻下的損耗（主要是鐵損和銅損的高頻分量）顯著增大，導致溫升提高。

（3）相角變化：從低頻的接近+90°（純感性），可能變為0°（純阻性）甚至負角度（容性）。

● 根本原因與物理機制：

（1）分布電容（C_w）主導 — 自諧振：

·物理存在：電抗器線圈的匝與匝、層與層、繞組與鐵芯/磁芯、繞組與屏蔽之間不可避免地存在分布電容。

·高頻效應：頻率很高時，容抗 X_C = 1/(2πf C_w) 變得非常小。繞組電容為高頻電流提供了一條低阻抗的旁路通道。

·等效電路與自諧振：此時電抗器的精確模型是一個電感（L）與分布電容（C_w）和等效電阻（R）組成的并聯諧振回路（有時也用串聯模型分析）。

·自諧振頻率：

- 并聯諧振頻率：f_srf = 1 / (2π√(L * C_w))（忽略損耗電阻R）。

- 意義：在此頻率點，L和C_w發生并聯諧振，電抗器的阻抗模值|Z|達到理論最大值。

（2）高頻損耗加劇：

·渦流損耗激增（鐵損）：

?原因：高頻交變磁場在磁性材料（鐵芯/磁芯）內部感應出渦流（Eddy Current）。

?公式簡化：渦流損耗 P_e ∝ B_max2 * f2 * d2 （B_max為磁通密度幅值，d為材料厚度或顆粒尺寸）。

?效應：損耗隨頻率平方增長！高頻下渦流損耗成為鐵損主體，導致磁芯嚴重發熱。采用薄帶（硅鋼片）、鐵氧體、粉末磁芯（鐵硅鋁、鐵鎳鉬MPP等） 就是為了減小d，抑制渦流。

·趨膚效應 & 鄰近效應（銅損）：

?趨膚效應（Skin Effect）：高頻電流趨向于集中在導體表面流動，導致有效導電面積減小（趨膚深度 δ ∝ 1/√f），交流電阻R_AC 遠大于 直流電阻R_DC。

?鄰近效應（Proximity Effect）：相鄰導體中的高頻電流產生的磁場，會迫使對方電流更不均勻地分布，進一步增加導體損耗。

?后果：銅損隨頻率升高而顯著增大（R_AC ∝ √f 或更高階）。采用多股細線（李茲線） 或扁平銅箔繞制就是為了抵消趨膚和鄰近效應，增加高頻下的有效導電面積。

·磁芯損耗（鐵損）：除渦流損耗外，還包括磁滯損耗（P_h ∝ f * B_max?, n≈1.6-2.5）和剩余損耗。在高頻下總和也非常可觀。

表1：高頻損耗機理與應對措施

● 總結：在高頻段，分布電容（C_w） 引發的自諧振效應（f > f_srf時阻抗下降）和急劇增加的高頻損耗（渦流、趨膚、鄰近效應、磁滯）是主要挑戰。設計和選型需圍繞提高SRF、選用高頻材料（鐵氧體、粉末磁芯）、優化繞組結構（利茲線、箔繞）以及嚴格的熱管理進行。

5.關鍵頻率段特性總結與選型指南

表2：電抗器阻抗頻率特性關鍵區間總結

結論：掌握頻率特性，優化電抗器效能

電抗器的阻抗頻率特性呈現出明顯的三段式特征。在實際選型時，工程師必須首先明確電抗器的主要工作頻率范圍和核心功能需求，然后重點關注相應的關鍵參數。對于工頻應用，感抗值和電流容量是首要考慮因素；對于諧波濾波，調諧精度和諧波電流耐受能力至關重要；而對于高頻應用，自諧振頻率和高溫升下的穩定性則成為選型的決定性因素。理解這些頻率特性與參數關系，將幫助您為特定應用選擇最合適的電抗器產品。
