變壓器鐵芯材料進化史：從硅鋼到非晶合金的突破

在全球能源轉型與碳中和目標的推動下，變壓器鐵芯材料的革新成為提升能效的核心。本文將解析硅鋼、冷軋取向硅鋼、非晶合金的演進邏輯，涵蓋其歷史背景、性能優劣及應用場景。

1.硅鋼（1903年至今）

●歷史背景：20世紀初，電力系統擴張對高效變壓器的需求激增。1903年，英國冶金學家羅伯特·哈德菲爾德發明含硅3%-5%的硅鋼，通過硅原子摻雜改變了純鐵的電磁特性，成為首個工業化鐵芯材料。

●優點：硅鋼通過添加硅元素，顯著提升電阻率至0.5μΩ·m（純鐵為0.1μΩ·m）。而更高的電阻率大幅抑制渦流效應，使得在交變磁場中，硅鋼內部形成的環形電流（渦流）因電阻增大而減少60%。

同時，硅原子降低了磁疇壁移動的阻力，磁滯損耗從純鐵的5-8W/kg降至2-3W/kg（B=1.5T，50Hz）。這使得早期變壓器效率從不足95%提升至97%，成為電網普及的關鍵技術。

●缺點：但硅鋼的磁各向異性（不同方向磁導率差異＞30%）導致鐵芯局部磁通密度不均，引發熱點溫升（局部溫差可達20K），加速絕緣老化。此外，硅鋼片厚度較大（0.3-0.5mm），疊片工藝復雜且耗時，生產成本較高。

2.冷軋取向硅鋼（1958年至今）

●歷史背景：20世紀50年代，電力需求激增，傳統硅鋼的能效瓶頸凸顯。1958年，美國阿勒格尼技術公司開發冷軋取向硅鋼（CRGO），通過冷軋工藝使晶粒沿易磁化方向（〈100〉晶向）排列，實現磁導率飛躍。

●優點：冷軋工藝使硅鋼晶粒高度定向排列，磁疇移動阻力降低，磁導率提升50%。同時，表面涂覆磷酸鹽-硅酸鹽絕緣層（厚度3-5μm），將疊片間渦流損耗減少30%。鐵損（P1.5/50）從傳統硅鋼的3W/kg降至1.2W/kg，空載損耗降低40%。

根據IEEE統計，冷軋硅鋼使配電變壓器效率突破99%，每年減少全球碳排放1.2億噸。

●缺點：

冷軋硅鋼加工需精密剪切設備，剪切產生的邊緣毛刺（高度＞20μm）會引發局部放電，導致絕緣擊穿風險。此外，其成本比熱軋硅鋼高30%，限制了在低成本市場的普及。

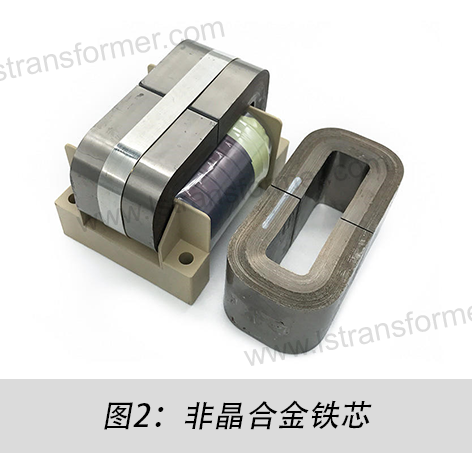

3.非晶合金（1976年至今）

●歷史背景：

1976年，美國聯信公司（AlliedSignal）通過快速凝固技術（冷卻速率達10?℃/s）量產鐵基非晶合金（Fe₈₀B₁₀Si₁₀）。其原子無序排列結構顛覆了傳統晶態材料的電磁性能極限。

●優點：

非晶合金的原子無序結構消除了晶界對磁疇移動的阻礙，磁滯損耗僅為硅鋼的1/4（P1.3/50≈0.2W/kg）。同時，高電阻率（1.3μΩ·m）使渦流損耗比硅鋼低80%。非晶合金變壓器的空載損耗可降低70%，年節電量達1500kWh（以500kVA變壓器計）。美國能源部（DOE）將其列為“超高效率”等級（≥99.5%）。

●缺點：

非晶合金帶材極薄（25μm），機械脆性導致加工中易斷裂，成品率僅70%-80%。此外，其初始成本是硅鋼的2-3倍，且回收再利用困難（需高溫重熔，能耗增加30%）。

●應用場景：

配電變壓器（歐盟《生態設計指令》強制使用）；

光伏逆變器、風電變流器的高效濾波。

●優化措施：

復合結構設計：在非晶帶材表面涂覆環氧樹脂并夾入玻纖層（厚度0.1mm），抗彎強度提升300%，解決了脆性問題；同時采用雙輥連鑄技術，生產速度從20m/min提升至100m/min，成本降至硅鋼的1.5倍。

4.未來材料：納米晶與超低損耗硅鋼

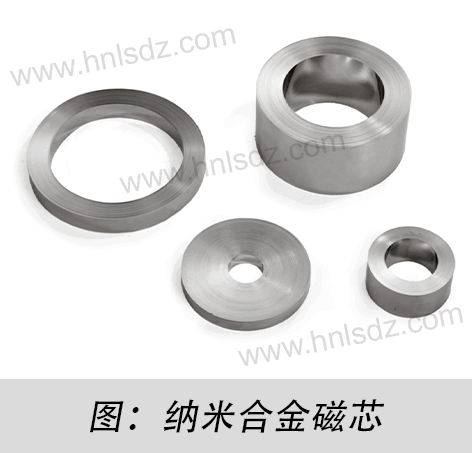

2010年后，日本TDK開發納米晶合金（Fe-Si-B-Cu-Nb）。納米晶合金的鐵損低至0.1W/kg（1.5T@50Hz），且在1MHz高頻下磁導率保持＞10000（非晶合金僅5000）。通過精確控溫退火工藝（500℃±5℃），晶粒尺寸控制在20nm以內，避免磁性能劣化。但納米晶合金的制備需超高真空環境（＜10^-5Pa），設備投資是硅鋼生產線的10倍，導致其成本高達硅鋼的5-8倍。此外，其厚度僅20μm，卷繞工藝難度極大。

鐵芯材料對比總表

結語：材料革新驅動全球能效革命

從硅鋼到非晶合金，鐵芯材料的每一次突破都深刻影響了電力行業的能效進程。據國際能源署（IEA）預測，到2030年，非晶合金將占據全球配電變壓器市場的60%，年減碳5億噸。而納米晶合金的崛起，則將為高頻電力電子設備打開新的可能性。這場靜默的材料革命，正是人類邁向碳中和的核心引擎。
